PCIE激光打標控制卡 PCI-E-DIGIT是針對激光器的打標機而專門開發的控制卡，采用 PCI E 接口形式與計算機主板連接。其主要特點是采用 DB25 插座輸出 CO2/YAG 激光控制信號；振鏡控制信號為數字信號，可直接連接國際上通用的數字振鏡；與電腦主板上的 USB 端通過一條 4P 的線相連到 PCI-E 卡的 CON4 端口上。

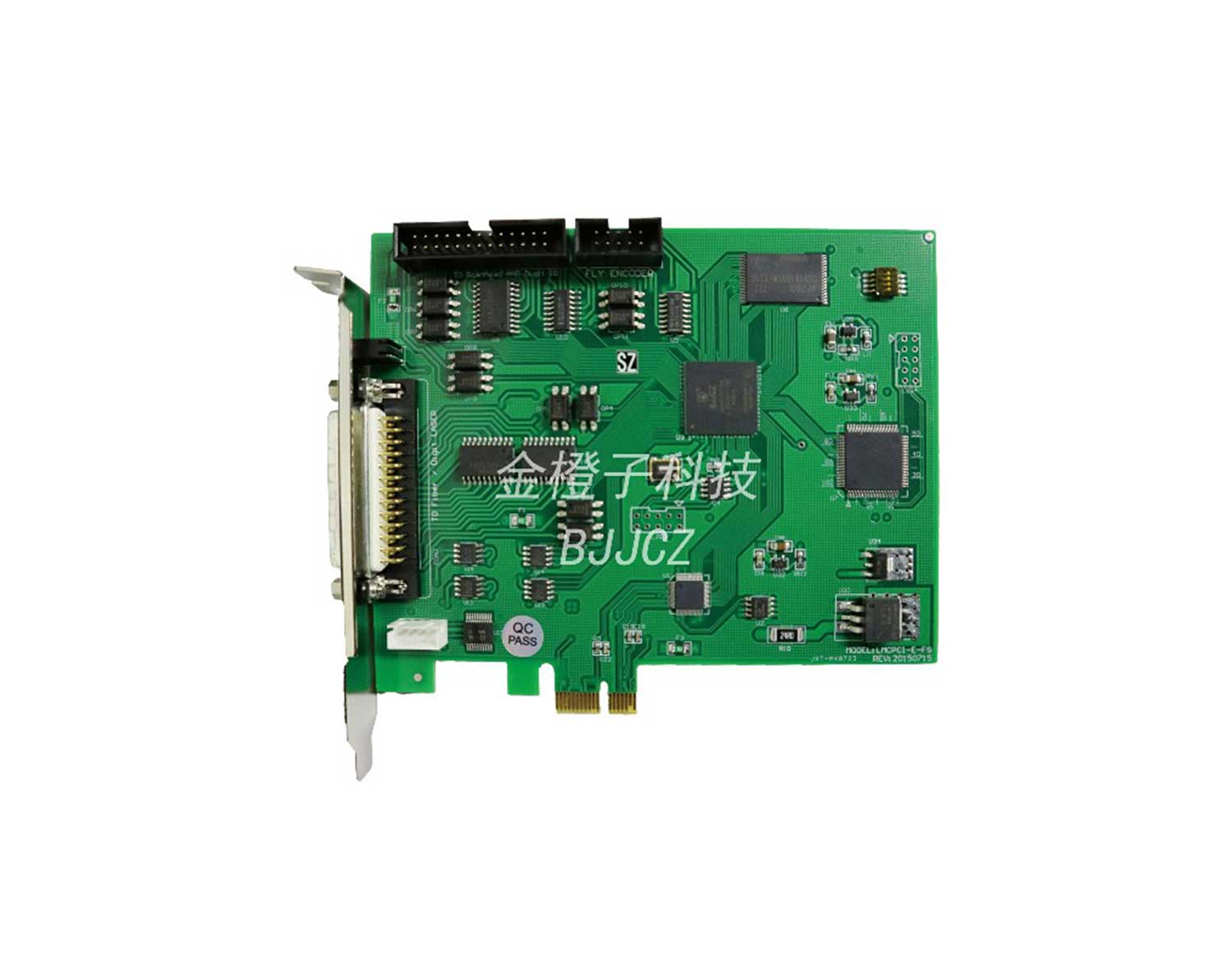

PCIE激光打標控制卡 PCI-E-DIGIT外觀圖

PCIE激光打標控制卡主要配置

PCI-E-DIGIT 卡的振鏡信號是由板卡上的 LJQ5（26 針黑色插頭），通過一條26 芯排線將振鏡信號連接到一個 DB15（CON1）插孔上。DB15 插孔（CON1）被安裝在擴展擋片的上方，然后需要將擋片固定在計算機的機箱上。振鏡控制信號為數字信號，可以直接連接至數字振鏡。由于數字振鏡所用的數字信號傳輸協議不完全一樣，所以，需要確認數字振鏡使用何種傳輸協議。我公司也提供了數字轉模擬的轉接板，也可通過該轉換板轉成模擬信號輸出連接到模擬振鏡。
